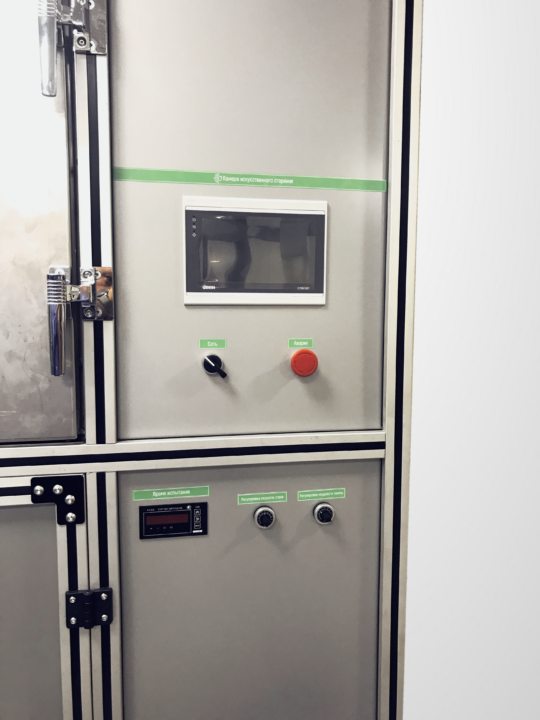

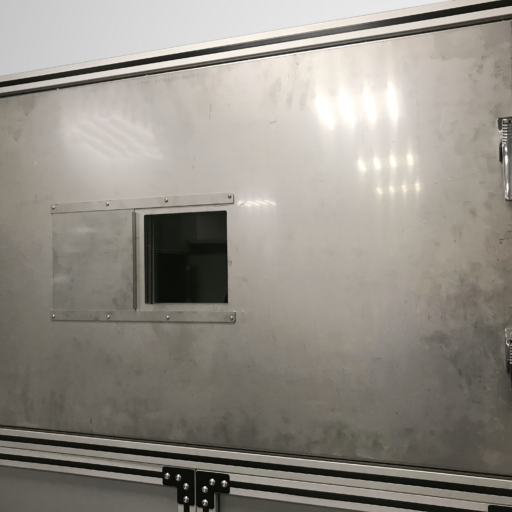

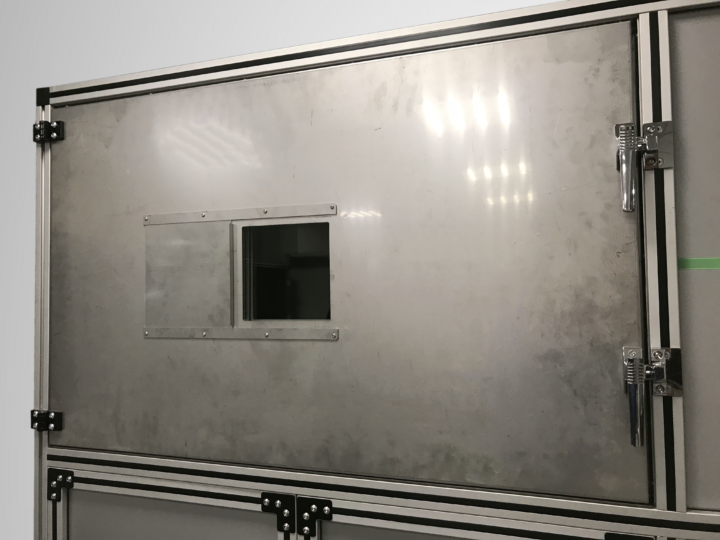

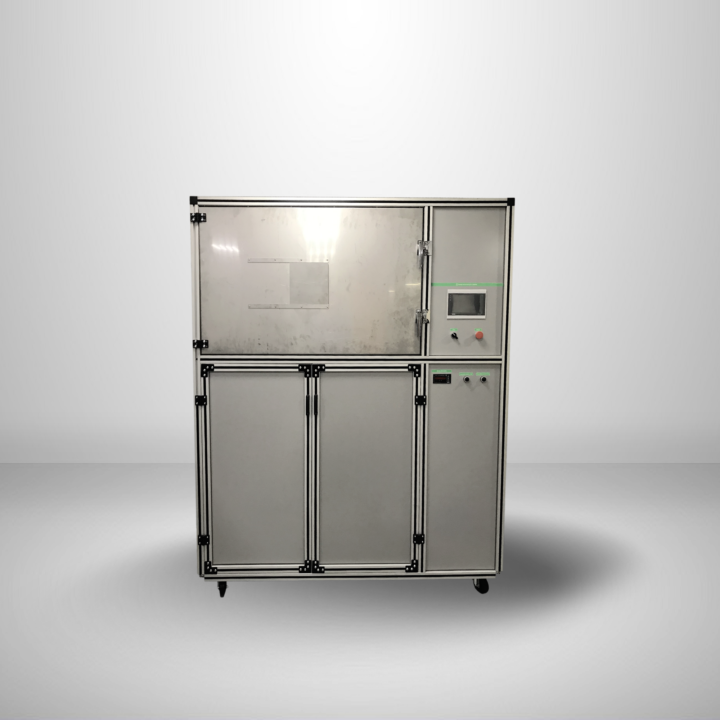

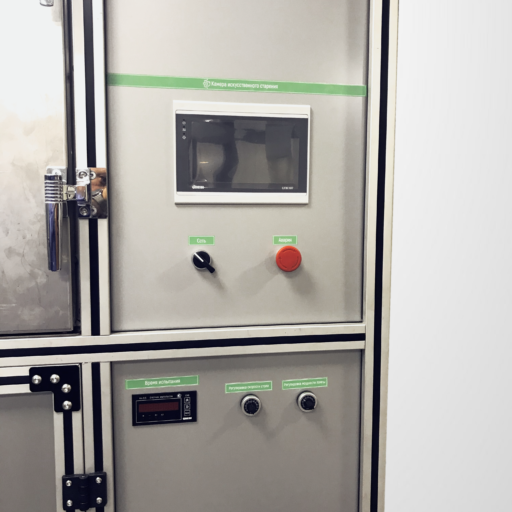

КАМЕРА ИСКУССТВЕННОГО СТАРЕНИЯ

Камера предназначена для проведения испытаний на искусственное старение защитных касок по ГОСТ EN 397-2012 Система стандартов безопасности труда (ССБТ). Каски защитные. Общие технические требования. Методы испытаний.

В состав камеры входит:

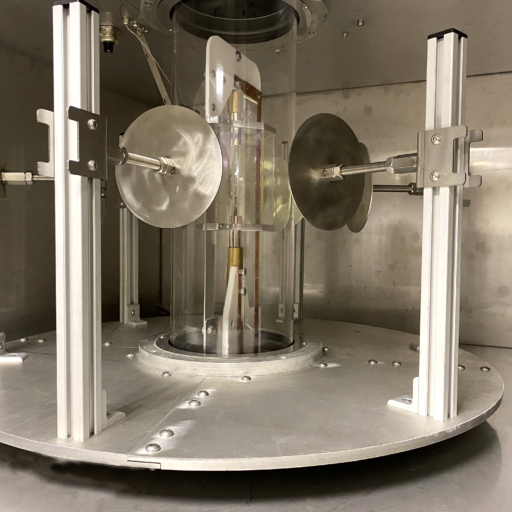

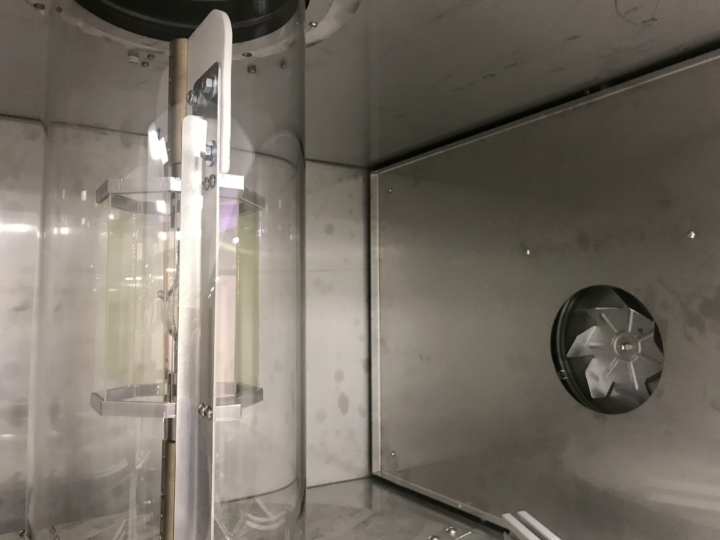

Ксеноновая лампа высокого давления с колбой из кварцевого стекла номинальной мощностью 450 Вт, эксплуатируемая в соответствии с инструкциями изготовителя.

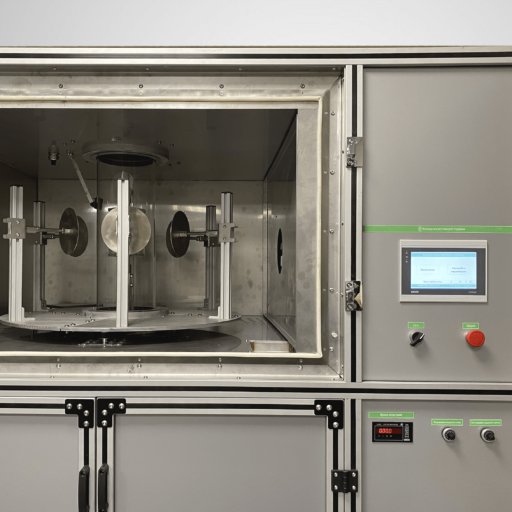

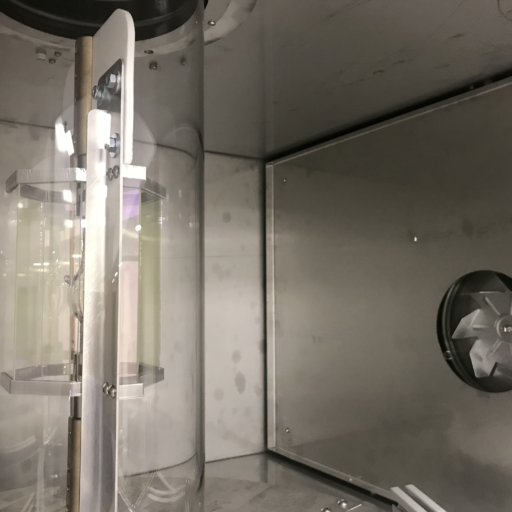

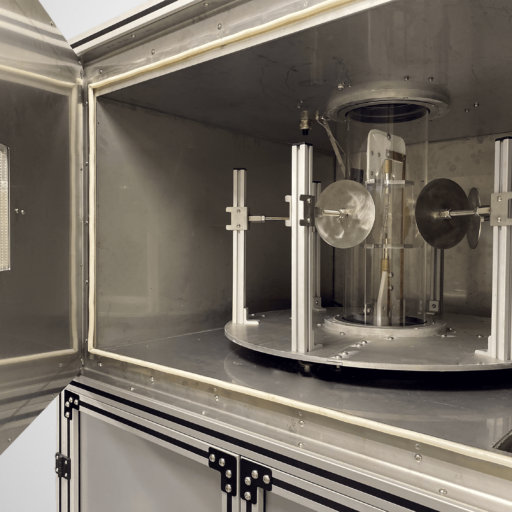

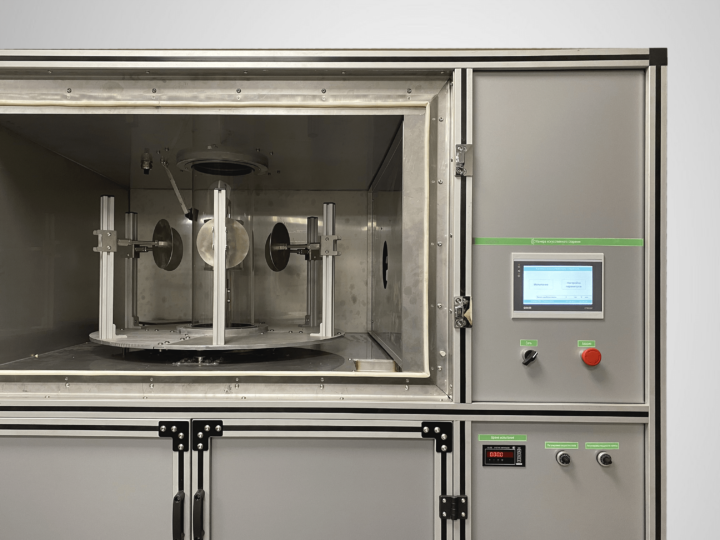

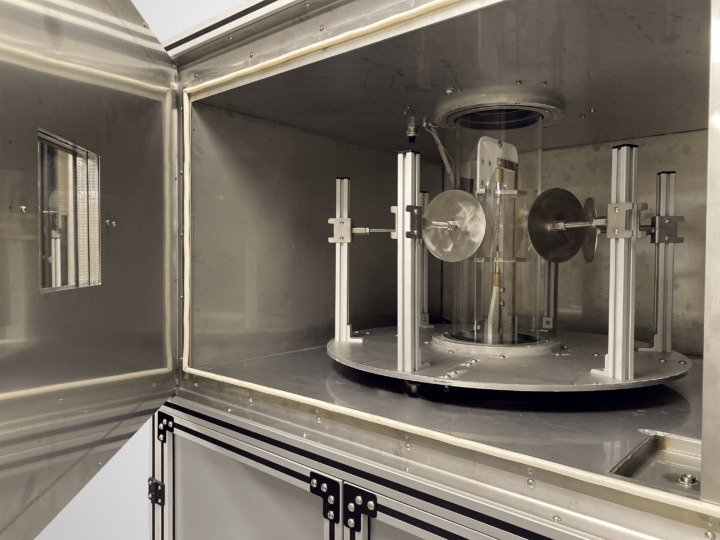

Приспособления для такого размещения касок, при котором они подвергаются облучению и при этом не касаются ни друг друга, ни стенок камеры.

Проведение испытания

Каску закрепляют таким образом, чтобы вертикальная ось, проходящая через вершину каски (в положении ношения), была перпендикулярна к оси лампы, а расстояние между вершиной каски и осью лампы составляло (150±5) мм.

Каску подвергают облучению в течение (400±4) ч.

После этого ее извлекают из камеры и перед испытанием охлаждают до комнатной температуры.

Очень низкая температура

Каску выдерживают в течение 4-24 ч при температуре минус (20±2)°С, минус (30±2)°С, минус (40±2)°С или минус (50±2)°С в зависимости от целесообразности.

Очень высокая температура

Упрощенное изображение термокамеры представлено на рисунке 2.

ГОСТ EN 397-2012 Система стандартов безопасности труда (ССБТ). Каски защитные. Общие технические требования. Методы испытаний

а – термокамера; b – образец для испытаний; с – термопара; d – подъемное устройство; е – термомакет головы

Рисунок 2 – Упрощенное изображение термокамеры

Термокамера представляет собой теплоизолированный резервуар с металлическим основанием толщиной 1 мм, в котором выполнены отверстия, размеры которых указаны на рисунке 3. Внутреннее пространство камеры нагревается до температуры (150±5)°С.

Термомакет головы представляет собой полую конструкцию из медного листа толщиной 1,5 мм, с размером G, соответствующим макету головы. Внутренняя поверхность термомакета охлаждается при помощи вводимой в него охлаждающей среды (вода или воздух). На основании термомакета установлено кольцо, связанное с подъемным устройством. Внутреннее пространство термомакета нагревают до температуры (50±2,5)°С. Температуру во внутреннем пространстве термомакета измеряют термопарой, установленной в теменной части макета.

ГОСТ EN 397-2012 Система стандартов безопасности труда (ССБТ). Каски защитные. Общие технические требования. Методы испытаний

Рисунок 3 – Размеры отверстия в основании термокамеры

Подъемное устройство предназначено для ввода термомакета головы в термокамеру через отверстие в ее основании. Термомакет головы вводят в термокамеру до тех пор, пока его нижние края не коснутся основания камеры.

Примечание – Альтернативный вид оборудования:

Термокамеры: одна термокамера – для выдержки корпусов касок при температуре (150±5)°С, вторая – для выдержки внутренней оснастки касок при температуре (50±2,5)°С.

Процедура

Каску нагревают в вышеописанном устройстве в течение (60±2) мин.

Примечание – Альтернативная процедура:

корпус и внутреннюю оснастку каски выдерживают при заданных температурах в течение (60±2) мин. После выдержки корпус и оснастка должны быть состыкованы и установлены на макете головы стенда в течение не более 2 мин.
